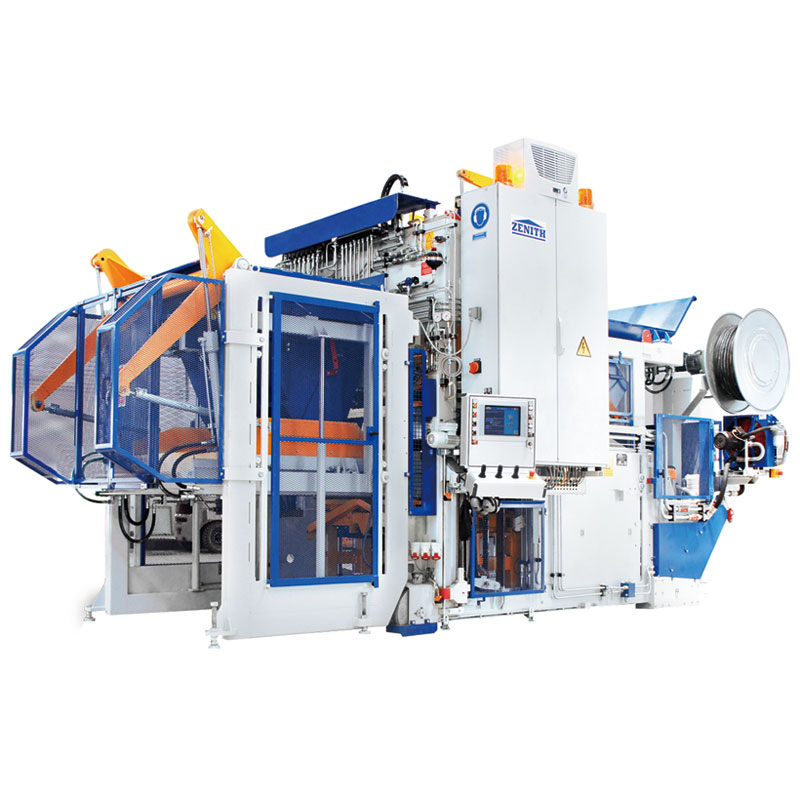

Zenith 940SC Palletvrye Blokmasjien

As die professionele vervaardiger, wil ons u graag Zenith 940SC Pallet-Free Block Machine voorsien. Die veelsydige 940sc bied die wydste reeks produksiemoontlikhede van alle betonblok- en plaveiselmasjiene op die wêreldmark. Dit kan as 'n universele masjien sowel as 'n toegewyde masjien vir nie-standaard produkte gebruik word en kan gebruik word om 'n enkelpallet-aanleg te voltooi om nisprodukte te vervaardig. Hierdie masjien is gebou volgens die hoogste gehalte vereistes en produseer baie laekoste deursnee-eenhede soos plaveiselblokke met voorbladmengsel of hol blokke ens.

Belangrikste tegnologiese kenmerke

1） Die selfverduidelikende, spyskaartgedrewe raakpaneel maak die werking van die masjien baie maklik. Die produksieparameters vir verskillende vormtipes en produksieprogramme word ingevoer en gestoor deur die goed gerangskik spyskaartmaskers te gebruik. 'n Vinnige Siemens SPS word gebruik vir interne seinverwerking.

2) Hidrouliese stelsel met hoë doeltreffendheid. Hidrouliese krag gebruik twee-kring hoë druk; Hidrouliese stelsel met twee Milti-Star-suierpompe. Dit gebruik proporsionele hidrouliese tegnologie om die spoed aan te pas en te werk volgens die verskillende produkte wat geproduseer word. hidrouliese bewegings kan gelyktydig en onafhanklik met verskillende snelhede en druk aangedryf word en alle data kan op die raakskerm ingestel word. Al die inligting soos tyd, berekening, opsie, hidrouliese spoed en druk kan deur aanraakskerm opgestel word.

3) Hoë-doeltreffendheid vibrasie stelsel. Die vibrasietafel is ontwerp om vier verskillende produksievlakke te hê; Die boonste gedeelte van die vibrasietafel is tweeledig om 'n egalige kragoordrag en 'n optimale verdigting te verkry; Vervangbare slytasieplaat vir beskerming van boonste dele van vibrasietafel: Die vibrasietafel vir aanvaarding van twee vibrators om 'n maksimum sentrifugale krag van 80 kN te bereik; om 50 cm hoë blokke te vervaardig, is die vormraam met vibrators toegerus. (Kan toegerus word met 2, 4, 6. 8 vibrators volgens die blokhoogte), Vibrasiemotors gebruik Servo-motors.

4) Aggregate Feeding stelsel. Voeder met hidroulies aangedrewe; kan voerbokslopies op veranderlike mierwringkrag met hoë presisie spoor volgens verskillende vorms aanpas, voergeleidingswieldiameter Ø 80 mm; Hidrouliese aangedrewe draaiskraper (drieledig) vir behoorlike skoonmaak van die vormoppervlak; Die hidroulies aangedrewe verspreidingsrooster lei tot 'n eweredige verspreiding van die beton in die vorm; Hoogte verstelbare skoonmaakborsel, vasgemaak aan die voorste muur van die voerlaai vir die skoonmaak van peuterkopskoene...

Tegniese data

Basis materiaal hopper	1 200L
Basismateriaal toevoerkas	2 000L
Pigmentbak	800L
Pigment voerkas	2 000L
Maks.voerhoogte van laaier	2 800 mm
Vorm grootte
Max vorm lengte	1240 mm
Maksimum vormingswydte (produseer op die vibrasietafel)	1 000 mm
Maksimum vormingswydte (produseer op die grond)	1 240 mm
Produk hoogte
Multi-laag produksie
Min. produk hoogte (produseer op die palet)	50 mm
Maks. produk hoogte	250 mm
Maksimum stapelhoogte pallethoogte van een laag produk)	640 mm
Lae vlak produksie op die palet
Maksimum produk hoogte	600 mm
Lae vlak produksie op die vloer
Maks.produk hoogte	650 mm
Produksie op die vloer
Maks. produk hoogte	1 000 mm
Minimum produk hoogte	250 mm
Masjien gewig
Sonder vorm en pigmente toestel	11.7T
Pigment toestel	1.7T
Masjien grootte
Totale lengte (sonder pigment toestel)	4 400 mm
Totale lengte (met pigment toestel)	6 380 mm
Maks. totale hoogte	3 700 mm
Minimum totale hoogte (ransporthoogte)	3 240 mm
Totale breedte (insluitend beheerpaneel)	2,540 mm
Vibrasie stelsel
Maks. opwindende krag van die vibrasiefabel	80KN
Min. uitstygende krag van die boonste vibrasie	40KN
Energieverbruik
Gebaseer op die maksimum aantal vibrerende tafels	42KW

Produksie kapasiteit

Blok Tipe	Afmeting (mm)	Prente	aty/siklus	Siklus Tyd	Produksiekapasiteit (per 8 uur)
Hol blok	400*200*200		12	40's	8 640 stuks
Reghoekige plaveisel	200* 100*60		54	38s	817m2
Reghoekige plaveisel (sonder gesigmengsel)	200*100*60		54	36s	864m2
UNI Pavers	225*112,5*60-80		40	38s	757m2
Curstone	150*1000*300		4	46s	2 504 stuks
