Belangrikste tegnologiese kenmerke

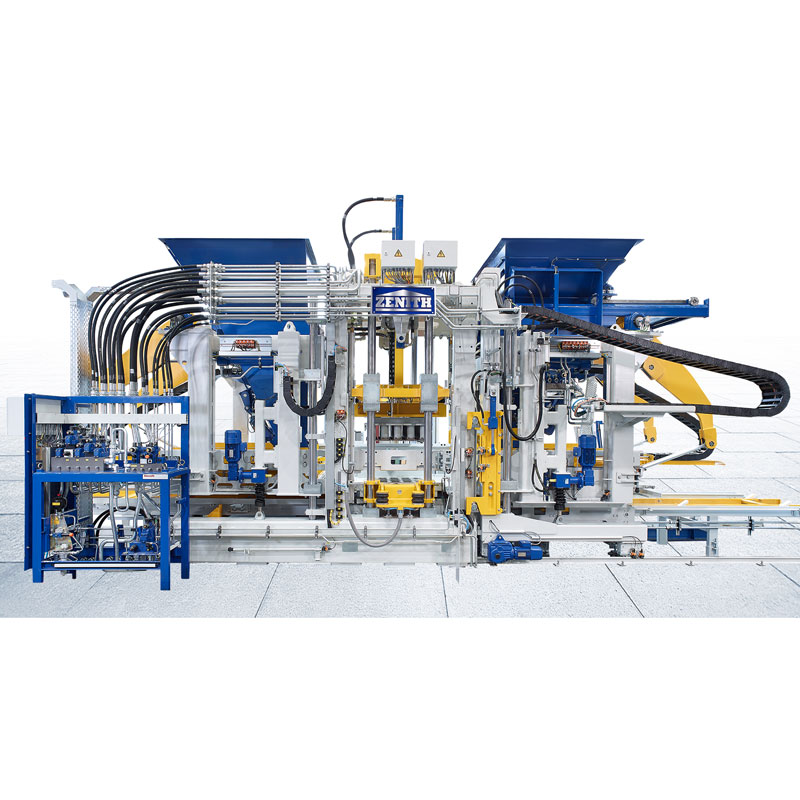

1) Jy kan gerus wees om Zenith 1500 Enkelpalletblokmaakmasjien by ons fabriek te koop. Die hoë kwaliteit servoverdigtingstelsel genaamd Ultra-Dynamic staan vir 'n baie hoë verdigting en uiterste dinamika. Dit waarborg dus 'n vinnige en doeltreffende produksie van topgehalte produkte. Veral vir produkte met 'n groot volume en ook vir premium produkte, wat met voor- en intermediêre vibrasie vervaardig word, bied hierdie vibrasiestelsel baie voordele. Die stelsel werk sonder 'n oliebad wat 'n ekovriendelike en lae instandhoudingsproduksie ondersteun.
2) Die gebruik van skroeftoebehore vir die vibrasietafel, die motordwarsbalk en die raamkantdele is 'n spesiale kenmerk van hierdie Zenith 1500 Enkelpalletblokmaakmasjien. Dit is uniek op die mark aangesien dit by die klant se produksietoestande kan aanpas. Die geskroefde konstruksie sorg ook vir weerstandige verbindings en 'n uitstekende stabiliteit.

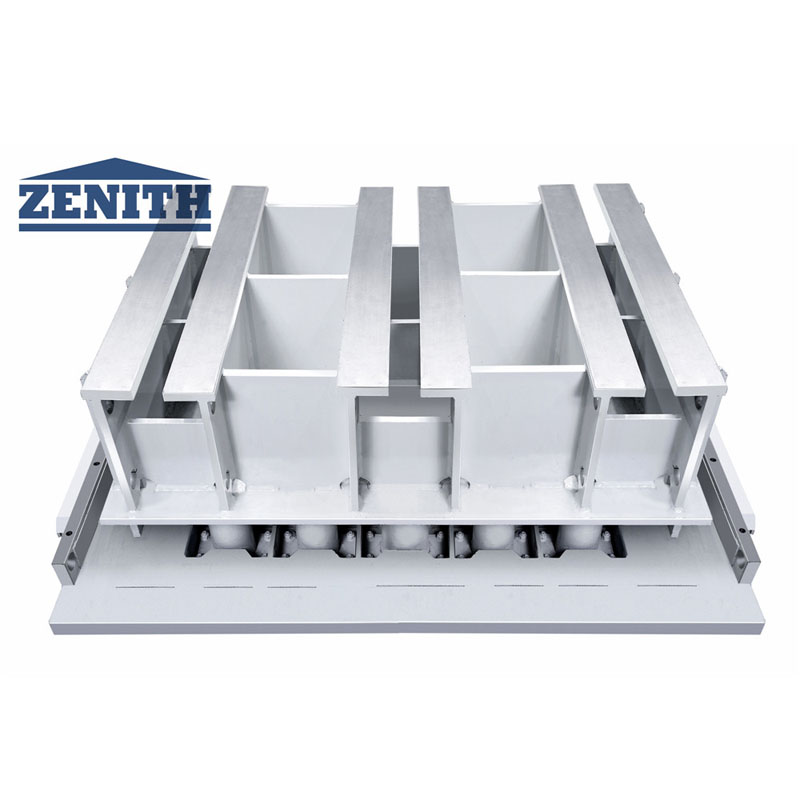

3) Die pneumatiese vormklemtoestel sorg vir 'n maklike vormverandering. Die vorm word geposisioneer sonder verdere bevestigings-bv. boute op die vormhouer. Dit word vasgemaak deur die pneumaties aangedrewe klemhefbome. Optimale vibrasieresultate en 'n langer vormleeftyd word bereik danksy die individuele aanpassings van voor- en hoofvibrasie. Die vormklemtoestel kan nou aangepas word vir vormbevestigingstelsels van ander masjien- en vormvervaardigers.
4) 'n Nuwe deurkruis is ontwikkel vir die Zenith 1500 Enkelpalletblokmaakmasjien wat dit moontlik maak om die kolomme individueel van die kant af te verwyder. Hierdie nuwe kenmerk spaar baie tyd tydens instandhoudingswerk en die omruiling kan baie veiliger en met minder moeite uitgevoer word. Die hele geometrie van hierdie samestelling, insluitend kolomme, is identies aan die vorige masjien ZENITH 1500. Dit is moontlik om hierdie nuwe dwarsbalk op bestaande masjiene aan te pas.
5) 5) Die selfverduidelikende en intuïsiewe visualiseringskonsep waarborg vir 'n maklike aanleer van die masjienwerking. 'n Nuwe diagnostiese ontwerp ondersteun die operateurs in die keuse van die beste aanpassings. Tydrowende probleemoplossing is nie meer nodig nie en produksiestilstand word tot die minimum beperk. Deur die nuutste databasistegnologie te gebruik, kan alle inligting aangeteken, geëvalueer en gestoor word. Hierdie data is oral beskikbaar danksy die volledige aanlegnetwerk.
Tegniese data
Die basiese opset van Zenith 1500 enkelblok maak masjien | |
Maks. bord grootte | 1 400 mm x 1 200 mm x14 mm |
Vorm area | Volgens die uitlegtekening van die vorm |
Produk grootte | 50mm-500mm |
Tegniese parameters van outomatiese seun motor | |
Maks. laai kapasiteit | 15 kg |
Maks. laaivermoë per invoegrak | As ontwerp |
Maksimum vragkapasiteit elke twee lae invoegrak | As ontwerp |
Binne-breedte van steunbeugel | 1 060 mm |
Lae invoegrak | Ontwerp as die skema |
Afstand van invoegrak | As ontwerp |
Moederkar se dryfkrag | GOED 11KW |
Produk hoogte | |
Maks. hoogte | 500 mm |
Min. hoogte | 30 mm |
Stapelhoogte | |
Maks. Stapelhoogte (insluitend die palet) | 1 800 mm |
Maks. Produksie area (onder die produksie van standaard grootte) | 1 350* 1 050 mm |
Palletgrootte (standaard) | 1 400*1 100 mm |
Staalplaat dikte | 14 mm |
Basismateriaal silovolume | |
Uitgesluit pigmente silo | 1 500L |
Masjien hoogte | |
Uitgesluit pigmente toestel | 35T |
Palletvervoerband | 1.6T |
Hidrouliese toestel | 3.2T |
Masjien grootte | |
Maks. totale lengte | 8 250 mm |
Maks. totale hoogte | 4 650 mm |
Maks. totale breedte | 3 150 mm |
Masjien-tegniese parameters/ energieverbruik | |
Vibrasie stelsel | Servo vibrasie stelsel |
Vibrasie tafel | Maksimum: 175KN, 60HZ |
Top vibrasie | Maksimum: 32KN |

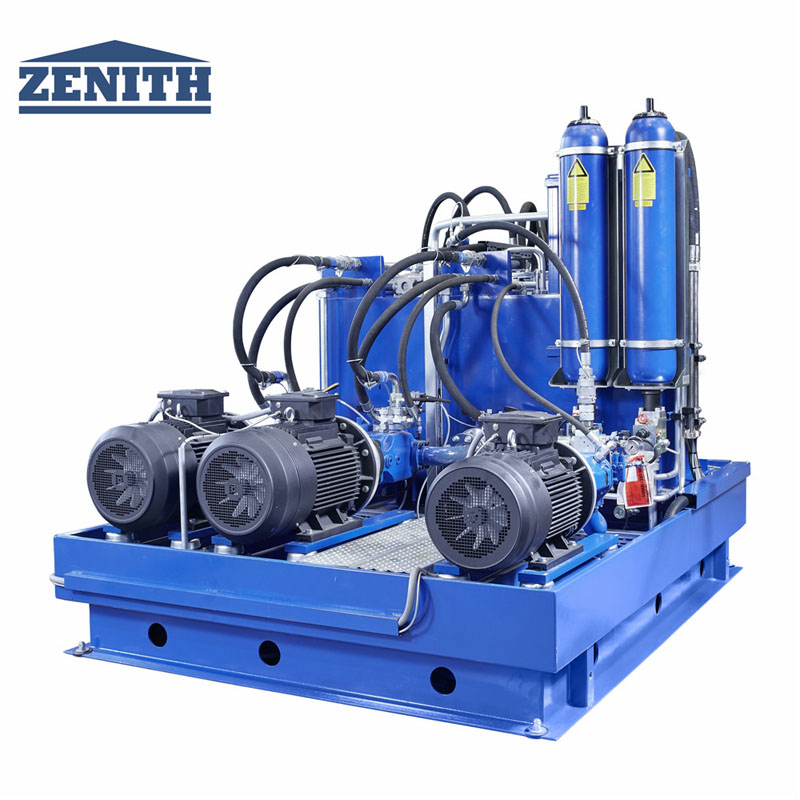

Hidrouliese druk | |
Totale vloei | 540L/min |
Bedryfsdruk | 180 bar |
Maks. krag | 140 KW |

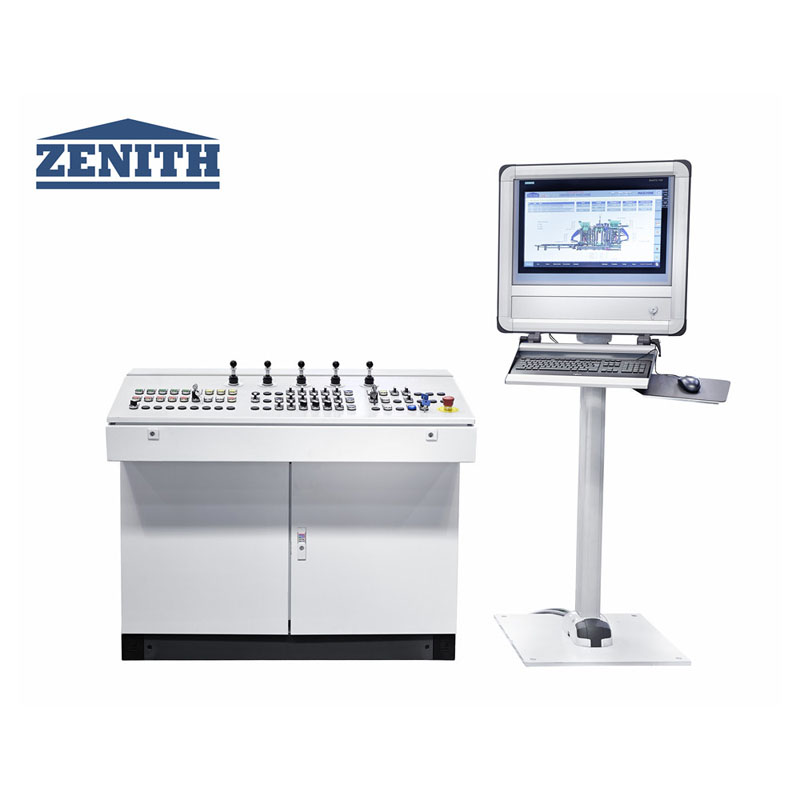

Beheerstelsel | Siemens S7-1500, raakskermkonsole |
Produksie kapasiteit
Blok Tipe | Afmeting (mm) | Prente | Aantal/siklus | Siklus Tyd | Produksiekapasiteit (per 8 uur) |
Hol blok | 400*200*200 | 15 | 15s | 28 800 stuks | |
Reghoekige plaveisel | 200*100*30 | 60 | 14s | 2 419 m2 | |
Reghoekige plaveisel (sonder gesigmengsel) | 200*100*80 | 60 | 115 | 3 110 m2 | |
Curstone | 150*1000*300 | 6 | 20s | 8 640 stuks |
